户外小型水质自动监测站系统建设方案

时间:2022-04-21 17:14:50

质自动监测系统集成设计方案

水质自动监测系统集成设计建设步骤:水质自动监测系统总体设计、站房建设、室内排水系统建设、室外采水系统建设、集成设备安装、系统调试运行等部分。

1.1 水质自动监测系统总体架构设计

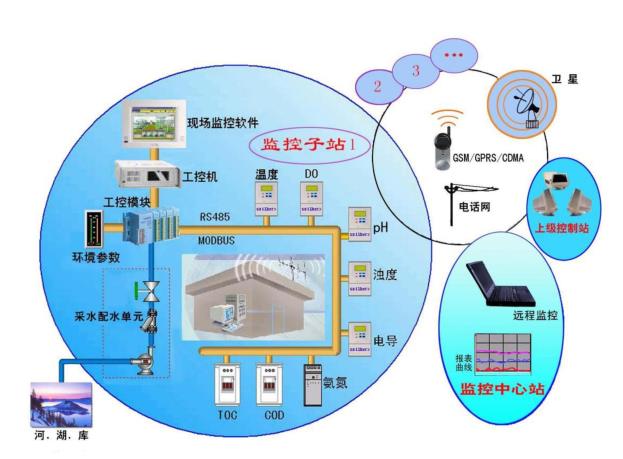

水质自动监测系统总体架构如图所示:


水质自动监测系统仪表分析单元、取水单元、配水单元、控制系统、数据采集/处理/传输系统、防雷设备组成。其中仪表分析单元由五参数分析仪、COD分析仪、总磷分析仪、氨氮分析仪、总氮分析仪等组成; 采水系统将水样采集预处理后供各分析仪表供各分析仪使用;系统泵阀及辅助设备由PLC 控制系统统一进行控制;各仪表数据经 RS232/485 接口由数采工控设备进行统一数据采集和处理,系统数据有线光纤或4G无线传输两种传输模式。

为防止雷击影响,水质自动监测系统配置完善的防直击雷和感应雷措施。系统配置智能环境监控单元对系统整体安全、消防和动力配电进行智能监控。


1.2 水质自动监测系统工作原理

水站采用集成式设计原理,包含采配水系统、检测单元(总磷、总氮、高锰酸盐指数、氨氮、常规五参数五个测量模块)、质量控制单元、辅助单元(废液收集、防雷、空调等)。其中核心单元为检测单元,总磷、总氮、COD、氨氮严格遵循国标规定的化学分析方法。常规五参数指标(溶解氧、电导率、浊度、温度、pH)采用多电极集成方式进行测量,多余的源水和样水经总排水管道排出。

配水系统采用空压机高压冲洗方式对采样管路进行反吹和反清洗,确保管路清洁无污染。


水站设计技术参数

水站技术参数见表1-1、表1-2、表1-3

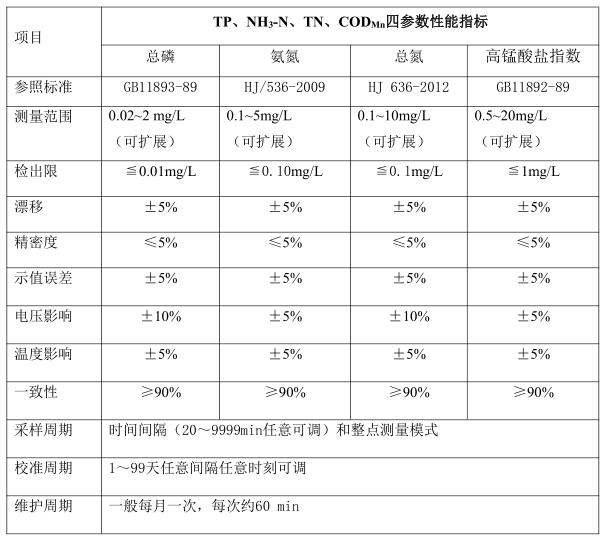

表1-1 四参数性能指标

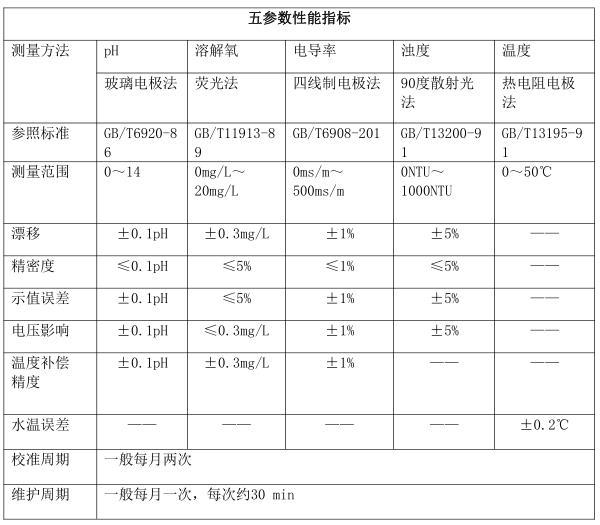

表1-2 五参数性能指标

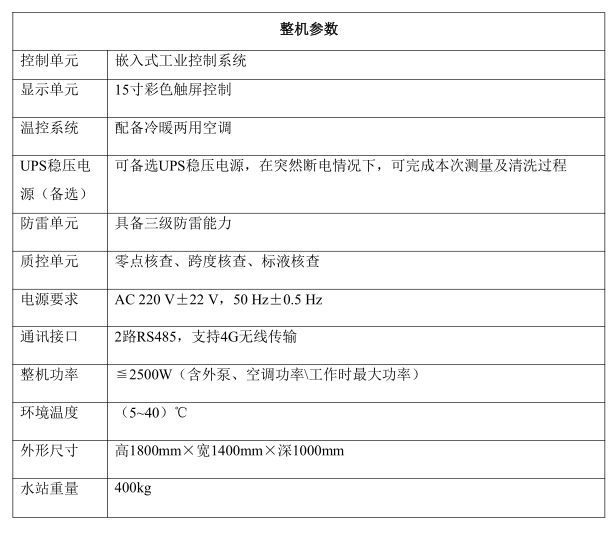

表1-3 整机参数
